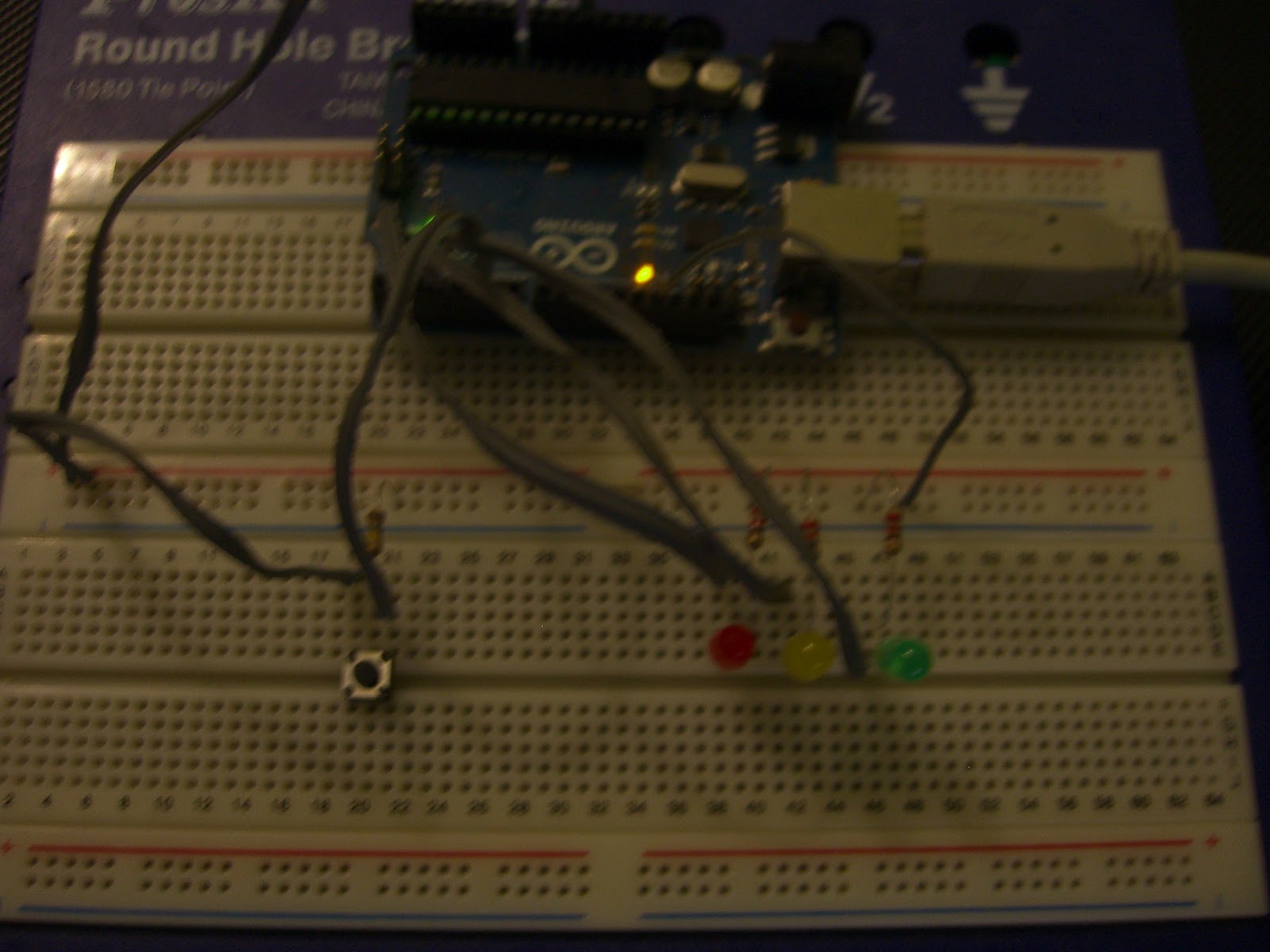

Descrierea schemei electronice:


-terminalele pozitive ale celor 3 leduri(anodul) se conecteaza pe rand la pinii digitali 2 ,3 ,4 iar terminalele negative(catodul) se leaga printr-o rezistenta de 270 de ohmi la GND.
-un terminal al intrerupatorului se conecteaza la pinul analogic ''5v'' iar celalalt terminal se conecteaza printr-o rezistenta de 100kohmi la GND.


Vom seta pinii placutei arduino astfel:


-pinii 2,3,4 digitali-ca iesiri;
-pinul 5 digital(care defineste starea intrerupatorului) ca pin de intrare.





CODUL SURSA(sketch-ul):


//program SEMAFOR
int redPin=2;
int yellowPin=3;
int greenPin=4;
int buttonPin=5;
int state=0;
void setup(){
pinMode(redPin,OUTPUT);
pinMode(yellowPin,OUTPUT);
pinMode(greenPin,OUTPUT);
pinMode(buttonPin,INPUT);
              }
void loop(){
if(digitalRead(buttonPin)){
                           if(state==0){oscilare(HIGH,LOW,LOW);
                                     state=1;
                                     }
                            else if(state==1){
                                              oscilare(HIGH,HIGH,LOW);
                                              state=2;
                                              }
                          else if(state==2){
                                            oscilare(LOW,LOW,HIGH);
                                            state=3;
                                            }
                         else if(state==3){
                                           oscilare(LOW,HIGH,HIGH);
                                           state=0;
                                           }


delay(1000);}
}


void oscilare(int red,int yellow,int green){
digitalWrite(redPin,red);
digitalWrite(yellowPin,yellow);
digitalWrite(greenPin,green);
}
